Ręczne wyrównywanie głowicy drukującej

Uwaga

• Szczegółowe informacje na temat automatycznego wyrównywania głowicy drukującej można znaleźć w części Wyrównywanie głowicy drukującej.

Należy przygotować: dwa arkusze zwykłego papieru formatu A4 lub Letter

1. Upewnij się, że urządzenie jest włączone.

2. Przesuń palcem po ekranie GŁÓWNY, a następnie dotknij przycisku Ustawienia (Setup).

   • Używanie panelu operacyjnego

   Pojawi się ekran menu ustawień.

3. Dotknij przycisku Obsługa (Maintenance).

   Pojawi się ekran Obsługa (Maintenance).

4. Dotknij przycisku Ręczne wyrównywanie głowicy (Manual head alignment).



   Pojawi się ekran potwierdzenia.

   Uwaga

   • Aby wydrukować i sprawdzić bieżące wartości wyrównania głowicy drukującej, wybierz opcję Drukuj wartość wyrówn. głowicy (Print the head alignment value).

5. Załaduj do kasety dwa arkusze zwykłego papieru formatu A4 lub Letter.

   Ważne

   • Ekran rejestracji rozmiaru strony oraz typu nośnika nie jest wyświetlany podczas wykonywania operacji dostępnych na ekranie Obsługa (Maintenance). Z tego względu drukowanie będzie uruchamiane nawet po załadowaniu papieru innego niż zwykły w formacie A4 lub Letter.

6. Wyciągnij przedłużenie tacy wyjściowej i otwórz tacę wyprowadzania papieru.

7. Dotknij przycisku Tak (Yes).

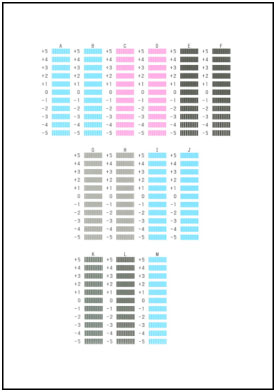

   Zostanie wydrukowany wzór wyrównywania głowicy drukującej.

8. Upewnij się, że wzór został wydrukowany poprawnie, i jeśli jest wydrukowany poprawnie, po wyświetleniu pytania „Czy desenie zostały wydrukowane prawidłowo? (Did the patterns print correctly?)” dotknij przycisk Tak (Yes).

9. Zapoznaj się z komunikatem i dotknij przycisku Dalej (Next).

   Zostanie wyświetlony ekran umożliwiający wprowadzenie wartości wyrównania pozycji głowicy.



10. Przeanalizuj pierwsze desenie i dotknij opcji A. W kolumnie A znajdź wzór, w którym pionowe smugi są najmniej widoczne, a następnie dotknij numeru tego wzoru.



    Uwaga

    • Jeśli wszystkie wzory wyglądają inaczej, wybierz wzór, w którym pionowe smugi są najmniej widoczne.



      A: Delikatne pionowe smugi

      B: Wyraźne białe, pionowe smugi

11. Powtarzaj te czynności, aż zakończysz wprowadzanie numerów wzorów w kolumnach od B do M, a następnie dotknij przycisku OK.

12. Zapoznaj się z komunikatem, a następnie dotknij przycisku OK.

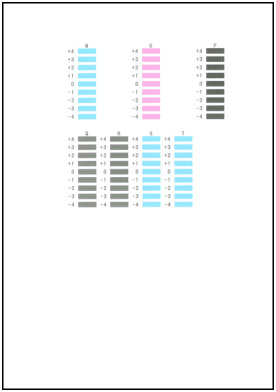

    Zostanie wydrukowany drugi zestaw wzorów.

13. Przeanalizuj drugie desenie i dotknij opcji N. W kolumnie N znajdź wzór, w którym poziome smugi są najmniej widoczne, a następnie dotknij numeru tego wzoru.



    Uwaga

    • Jeśli wszystkie wzory wyglądają inaczej, wybierz wzór, w którym poziome smugi są najmniej widoczne.



      C: Delikatne poziome smugi

      D: Wyraźne poziome smugi

14. Powtarzaj te czynności, aż zakończysz wprowadzanie numerów wzorów w kolumnach od O do T, a następnie dotknij przycisku OK.

    W przypadku kolumny P wybierz wzór, w którym pionowe smugi są najmniej widoczne.

15. Po wyświetleniu komunikatu o zakończeniu wyrównywania głowicy drukującej dotknij przycisku OK.
